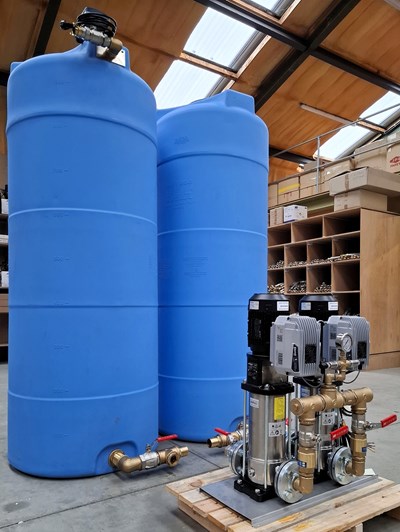

Groupe de surpression sur châssis unique avec 2 pompes type EV, contrôlées par des variateurs de vitesse type MIDA, avec aspiration dans 2 réservoirs de stockage type CV
Le projet derrière cet ensemble est la réalisation d'un groupe de surpression complet pour l'alimentation des sanitaires d'un bâtiment public.
Un groupe de surpression a pour objectif de solutionner une pression de distribution d'eau de ville trop faible. L'eau de ville est donc stockée dans un réservoir de stockage intermédiaire et un groupe hydrophore remet cette eau stockée sous une pression plus élevée que la pression de distribution pour fournir un plus grand confort aux occupants.
Vu le grand nombre de robinets à alimenter dans ce cas de figure, un grand volume de stockage était nécessaire et un groupe de pompage performant et adaptatif était nécessaire.

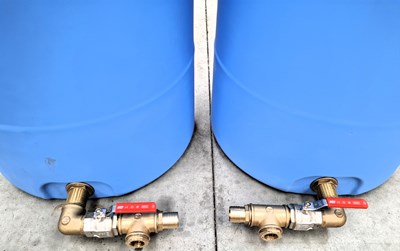

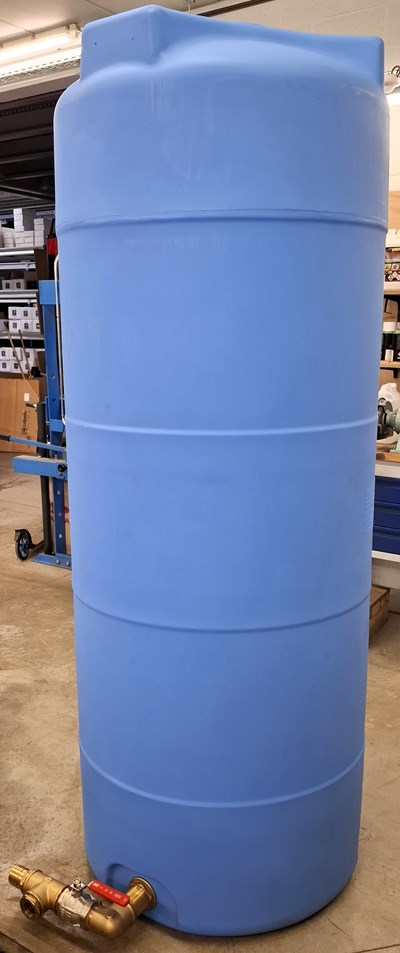

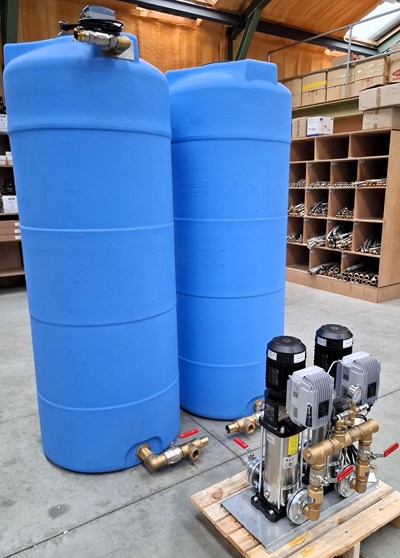

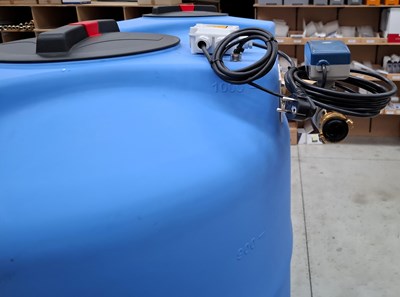

Les réservoirs de stockage qui ont été sélectionnés sont des modèles CV. Il s'agit de 2 réservoirs de 1.000 litres chacun afin d'avoir un volume tampon total de 2.000 litres. Les 2 réservoirs sont équipés pour être mis en vase communicant par le bas.
Le modèle CV a été choisi pour ses dimensions avantageuses et pour son faible encombrement au sol.
La connexion nécessaire pour l'aspiration du groupe de pompage est prévue sur le collecteur de mise en vase communicant. Cette conduite d'aspiration sera réalisée sur site par l'installateur.

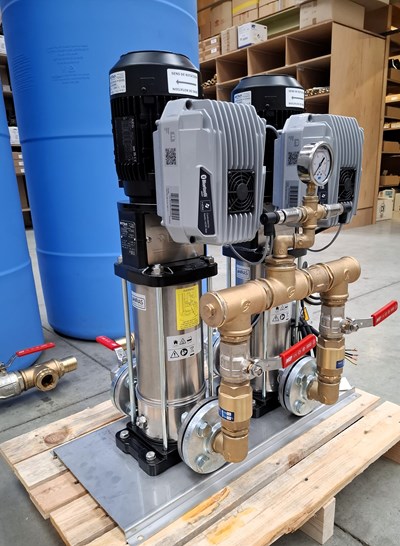

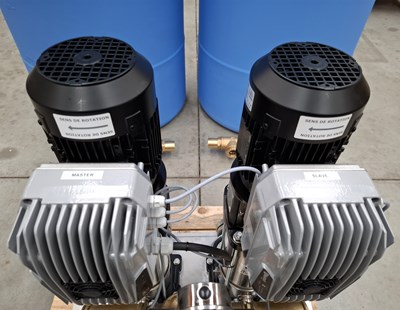

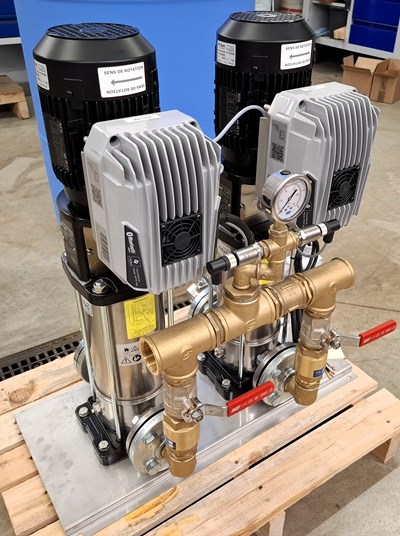

Le groupe de pompage est constitué de 2 pompes type EV 6/9 triphasées 400V équipées chacune d'un variateur de vitesse type MIDA 406 intégré. Ces variateurs sont raccordés ensembles pour un fonctionnement COMBO en logique MASTER/SLAVE. Ainsi, le groupe s'adapte en fonction du débit demandé en aval, afin de fournir en permanence une pression constante.
Cela permet d'assurer un plus grand confort d'utilisation pour les occupants, de réaliser des économies d'énergie et d'augmenter la durabilité des pompes étant donné que ces dernières fonctionnent majoritairement à bas régine et que les démarrages/arrêts se font progessivement.

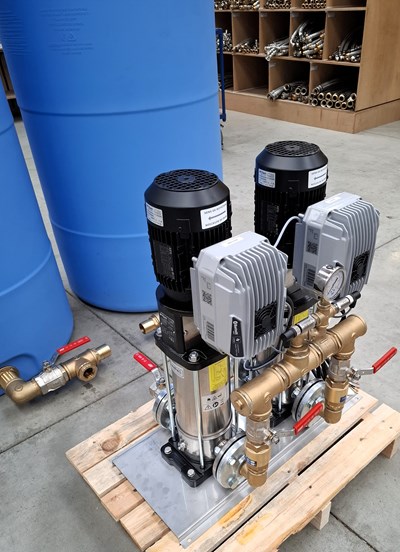

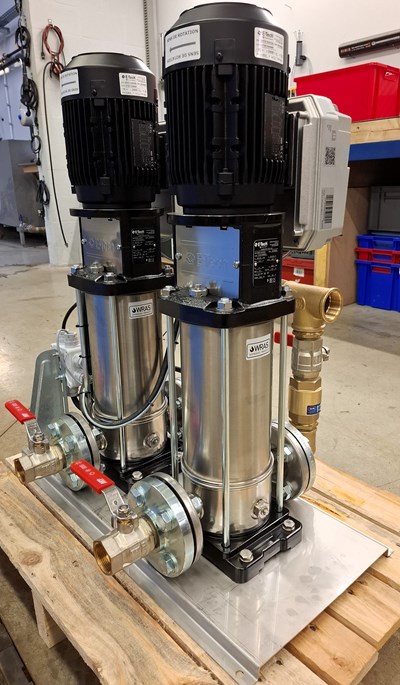

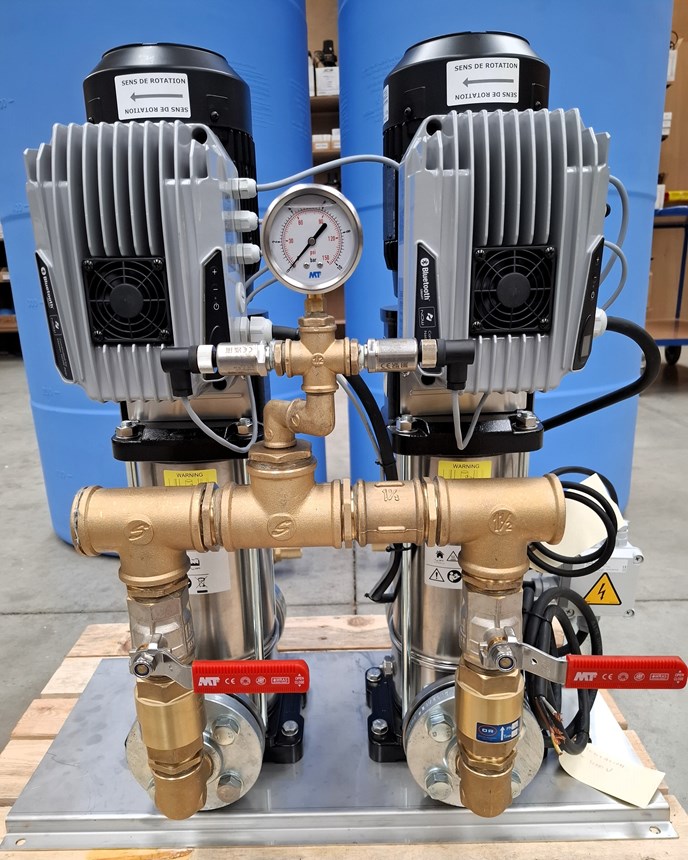

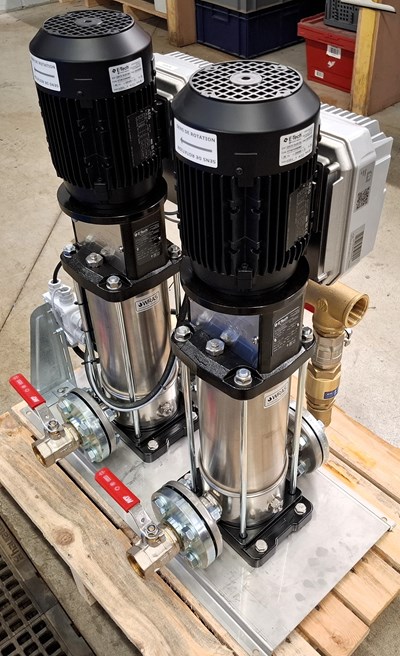

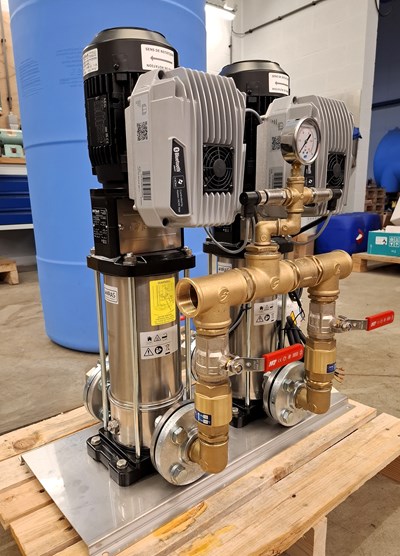

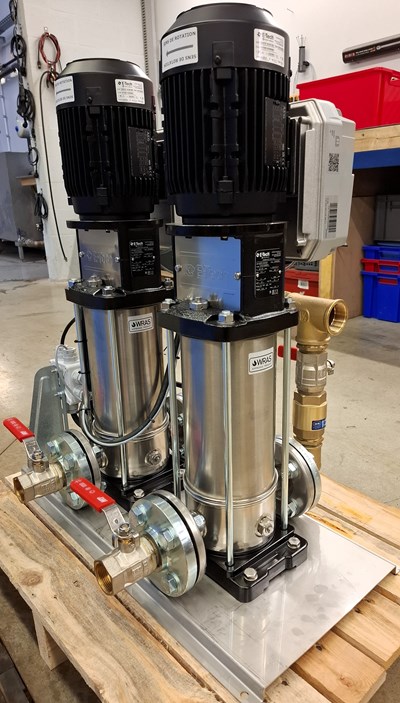

Les 2 pompes sont fixées sur un châssis unique en acier inox. Le collecteur de refoulement sur lequel se trouvent les sondes et le manomètres a été réalisé par nos soins.
